六面钻系列

PRODUCTS

HM-612S
产品简述:

主要功能:板件正、反面打孔,正、反面开槽,侧面四面钻孔,异型切割铣型,实现板件的六面一次性加工完成。

适用范围:适用于板式家具、定制家具、橱柜衣柜、办公家具、实木家具、桌椅门窗、木制品,装修装饰行业等。

可加工板材:适合密度板、生态板、橡木板、多层板、刨花板、亚克力、塑料板等各种板材。

咨询热线:

139-2828-8503

产品详细

适用板材

刨花板

密度板

生态板

橡木板

亚克力

塑料板

基本功能

打垂直孔(正反两面)

打侧孔(四面侧孔)

拉槽(正反两面槽)





配件品牌

序号

配置型号

品牌

1

控制系统

台湾宝元系统

2

驱动系统

台湾宝元总线交流伺服

3

主轴电机

天一RUNDAWORDS

4

钻包

台湾普登Protean

5

断路器

法国施耐德Schneider

6

电机启动器

法国施耐德Schneider

7

交流接触器

法国施耐德Schneider

8

开关电源

台湾台达

9

限位开关

台湾阳明

10

气动元件

亿日

11

齿轮齿条

ANDNER安德

技术参数

产品型号

HM-612S

主轴功率

上:3.5KW 下:3.5KW

X*Y*Z有效行程

1300*4000*200mm

主轴转速

0-18000 rpm/min

板材长度

220-3200mm

操作系统

台湾宝元

板材宽度

35-1250mm

驱动系统

台湾宝元总线交流伺服

板材厚度

12-50mm

上水平钻

X 方向2*2支*2
Y方向2*2支 (*2)

抓手最大速度

120m/min

上垂直钻

12支垂直钻  *2)

Y轴最大速度

90m/min

下垂直钻

9支垂直钻



Z轴最大速度



30mm/min



传动结构

X1/X2/Y1/Y2/U/V 斜齿条;
 Z丝杆

加工精度

±0.1mm

吸尘口

上:150mm 下:150mm

用力气压

≥8pa/m²

外形尺寸

5910*2630*2500mm

工作电压

380V 50/60 HZ

机器功率

20KW

抓手数量

2个独立伺服抓手

整机重量

约4000kg

产品特点

● 完全通过式打孔,一次性完成打孔,开槽;
● 最大加工工件为1250*3200mm;
● 扫描条码自动加载NC程序进行加工;
● 一人操机每日可高达1000张以上工件;
● 无缝对接行业内各种生产设计软件;
● 无须翻面或掉头,无须二次加工;
● 实现快速高效钻孔工作,大幅降低人工成本;
● 可选配不同进出料配线方案(前进前出、前进后出)
● 可选配出料系统,配套自动输送滚筒或侧边出料,实现自动化智能生产加工;
● 独立伺服控制长导轨双抓手,双抓手机构配合多个压板机构;
● 双抓手自动重新定位,根据板材长度自动调节夹持位置, 可轻松加工大小板件,无需额外调整;
● 德国PA控制系统,图文输入界面,操作快捷方便;
● 侧靠装置和气浮工作台面,保证加工精度,防止刮伤板材;
● 采用6千瓦电主轴,自带圆柱万向球压板机构,侧靠采用齿轮齿条传动方式;
● 配套电子锯或开料机使用,前端只需开料,后端打孔辅助开槽;

设备细节图

图片展示

细节描述

系统



台湾宝元控制系统,图文输入界面, 可采用CAD导入钻孔数据,操作快捷方便;可根据料单格式进行无 缝对接,无需独立输入钻孔数据, 实现更快捷的钻孔加工。

主轴和排钻



上主轴功率:3.5KW
上排钻配置:12垂直+X4+Y4水平下主轴功率:3.5 KW 共两组排钻
下排钻配置:9垂直

抓手



长导轨双抓手,独立伺服控制。 根据板材长度自动调节夹持位置, 可轻松夹持大小板件,无需额外调整。有效避免抓手运动时对工件表面的摩擦,保证工件表面不受磨损

侧靠装置



侧靠装置,根据板材宽度自动调节侧靠位置,避免工件高速运动时的工件侧面的磨损,适应不同宽度板材加工需要,达到最佳钻孔效果。

气浮工作台



气浮进料台面有效保护板材表面, 防止刮伤板材,保证加工精度。

压紧装置



根据板材尺寸和装孔位置, 来确定压紧装置,满足工件钻孔或送料时的需要,受力均匀达到最佳钻孔效果。

主轴电机



垂直/水平排钻搭配主轴,可实现多元化加工,通过式打孔,一次性完成打孔,开槽。

减速机



采用贝托高精度斜齿行星减速机, 扭矩大,保证设备加工速度与稳 定性

驱动



台湾宝元总线交流伺服驱动控制, 内置运动控制模式,支持多种轴控操作需求,速度循环的响应频率为1kHz,搭配20-bit 分辨率编码器, 提供精准定位及平顺控制特色。

变频器



台达变频器简易操作,提供实用的功能操作按键,运用高频切换技术使得马达运转噪音大幅下降;具有很高的性价比。

丝杆



台湾进口丝杆,高精度进口丝杆,防尘耐磨,千万次级别的高负载,保证精细传动。

齿轮齿条



德国进口斜齿条,真正研磨级别高精度齿条,定制齿条采用高频淬火,使用寿命长,保证工作精度。

导轨



台湾进口导轨,防尘性能优异,接 触面大,承载负荷能力强。导轨安 装面全部大型铣床铣平,数控打孔, 安装精度高

集中润滑系统



集中自动润滑油泵,方便,快捷,省时省力,主动控制油量,减少浪费

拖链



采用优质导链,具有较高的压力和抗拉负荷,良好的 韧性、高弹性和耐磨性,阻燃,高低 温时性能稳定

制造工艺

● 整体钢管焊接床身+横梁和牛腿一体设计
● 床身/横梁经过应力消除处理
● 床身/横梁加工母机(全进口台湾五面体龙门加工中心)
● 床身/横梁(导轨&齿条面)在加工中心上两次加工:(1)铣面+钻孔(2)倒角+攻牙+精铣面
● 导轨/齿条安装面加工完后的直线度误差≤0.02mm(全长)
● 导轨/齿条安装面加工完后的平面度误差≤0.02mm(全长)
● 导轨/齿条打表安装,导轨/齿条安装平行度 0.02mm 内(全长)
● 加工件(Z轴底板、滑板等经过磨面和CNC一次性钻孔、攻牙加工)

资质文件

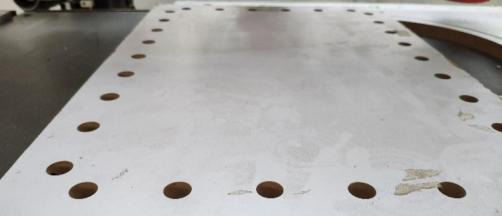

客户现场和成品样品
